Регулювання реле тиску насосної станції допомагає підтримувати стабільне водопостачання у будинку. Правильні налаштування зменшують кількість запусків насоса та захищають обладнання від перевантажень.
Реле автоматично вмикає насос за зниження тиску та вимикає після заповнення гідроакумулятора. Однак заводські параметри не завжди підходять конкретній системі водопостачання.
Перед налаштуванням важливо перевірити манометр, тиск повітря в баку та характеристики насоса. Помилки можуть спричинити часті ввімкнення, слабкий напір або передчасне зношування обладнання.
Регулювання реле тиску насосної станції – принцип роботи
Реле тиску контролює роботу насоса за показниками тиску у водопровідній системі. Усередині механічного пристрою розташовані мембрана, контакти та регулювальні пружини.
Після відкриття крана тиск поступово знижується. Коли він досягає нижнього порога, контакти замикаються та насос запускається.
Після закриття крана гідроакумулятор наповнюється водою. Тиск підвищується до верхнього порога, після чого насос вимикається.
Різницю між порогами називають диференціалом тиску. Вона впливає на частоту ввімкнень та корисний запас води.
Правильно вибрані значення забезпечують комфортне водопостачання без надмірного навантаження на обладнання.
Налаштування реле тиску насосної станції – основні параметри
Для більшості побутових систем характерні два робочі показники. Перший визначає тиск увімкнення, другий – тиск вимкнення насоса.
Наприклад, нижній поріг може становити 1,5 бара, верхній – 3 бари. Це лише приклад, а не універсальне налаштування.
Допустимі значення залежать від характеристик насоса, гідроакумулятора та трубопроводу. Також враховують висоту розташування сантехнічних приладів.
Тиск вимкнення повинен залишатися нижчим за граничні можливості обладнання. Насос має впевнено досягати встановленого верхнього порога.
Перед зміною параметрів необхідно вивчити інструкцію виробника реле.
Регулювання реле насосної станції – підготовка обладнання
Спочатку перевірте справність манометра та відсутність протікань. Несправний вимірювальний прилад ускладнює точне налаштування автоматики.
Потім повністю відключіть насосну станцію від електроживлення. Переконайтеся, що випадковий запуск обладнання неможливий.
Для перевірки гідроакумулятора необхідно скинути тиск води. Після цього вимірюють тиск повітря через ніпель бака.
Зазвичай попередній тиск повітря встановлюють приблизно на 0,1–0,2 бара нижче тиску ввімкнення. Однак точне значення визначає виробник обладнання.
Перевірку виконують за порожнього водяного відсіку гідроакумулятора. Лише після цього переходять до налаштування реле.

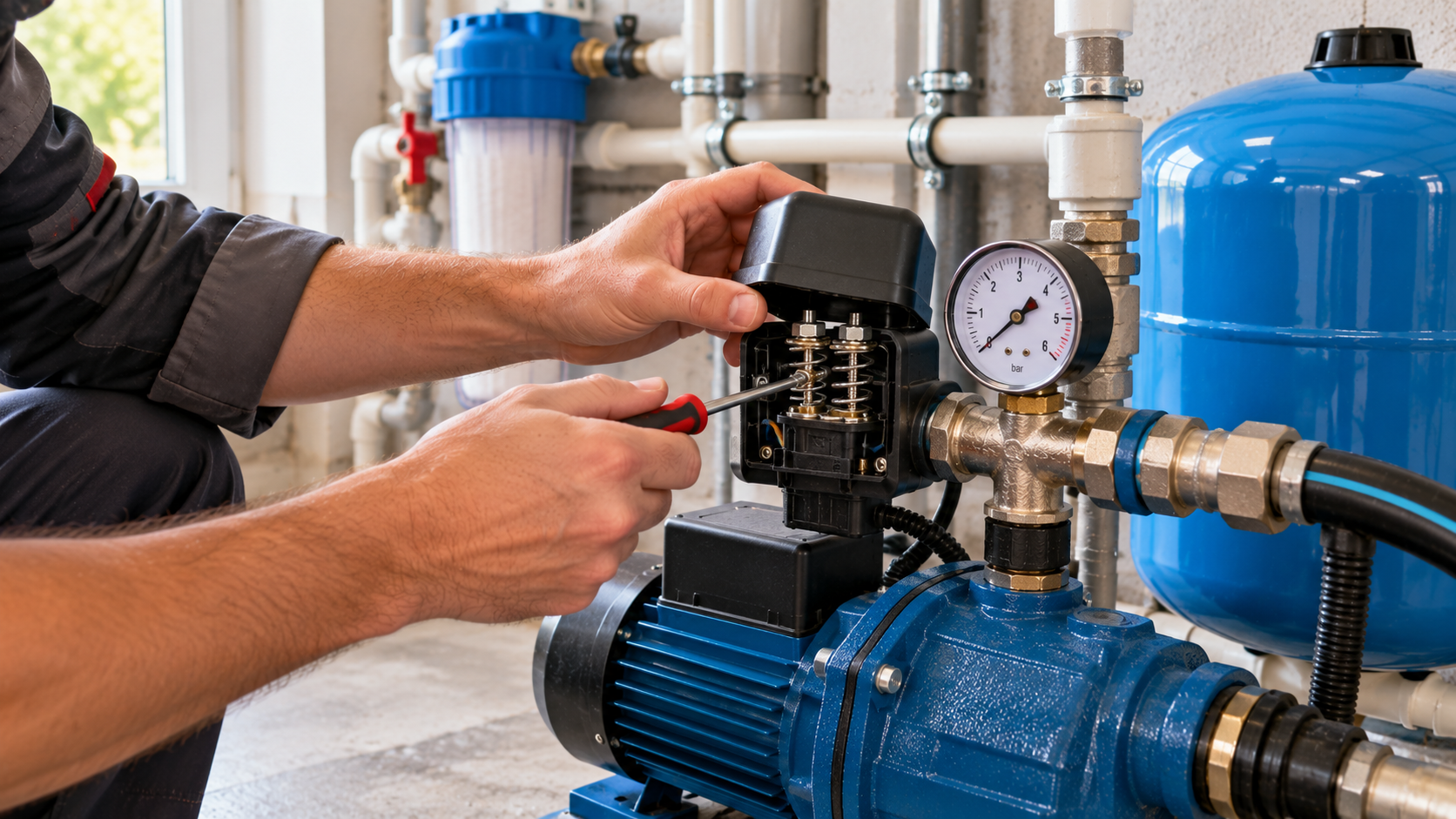

Регулювання реле тиску води – велика та мала пружини
У поширених механічних реле передбачені дві регулювальні пружини. Велика зазвичай змінює основний рівень спрацьовування автоматики.
Під час її затягування тиск увімкнення, як правило, підвищується. Разом із ним може змінюватися і тиск вимкнення.
Мала пружина зазвичай відповідає за різницю між порогами. Її затягування частіше збільшує тиск вимкнення відносно тиску ввімкнення.
Однак конструкція окремих моделей відрізняється. Тому не можна орієнтуватися виключно на розмір пружин.

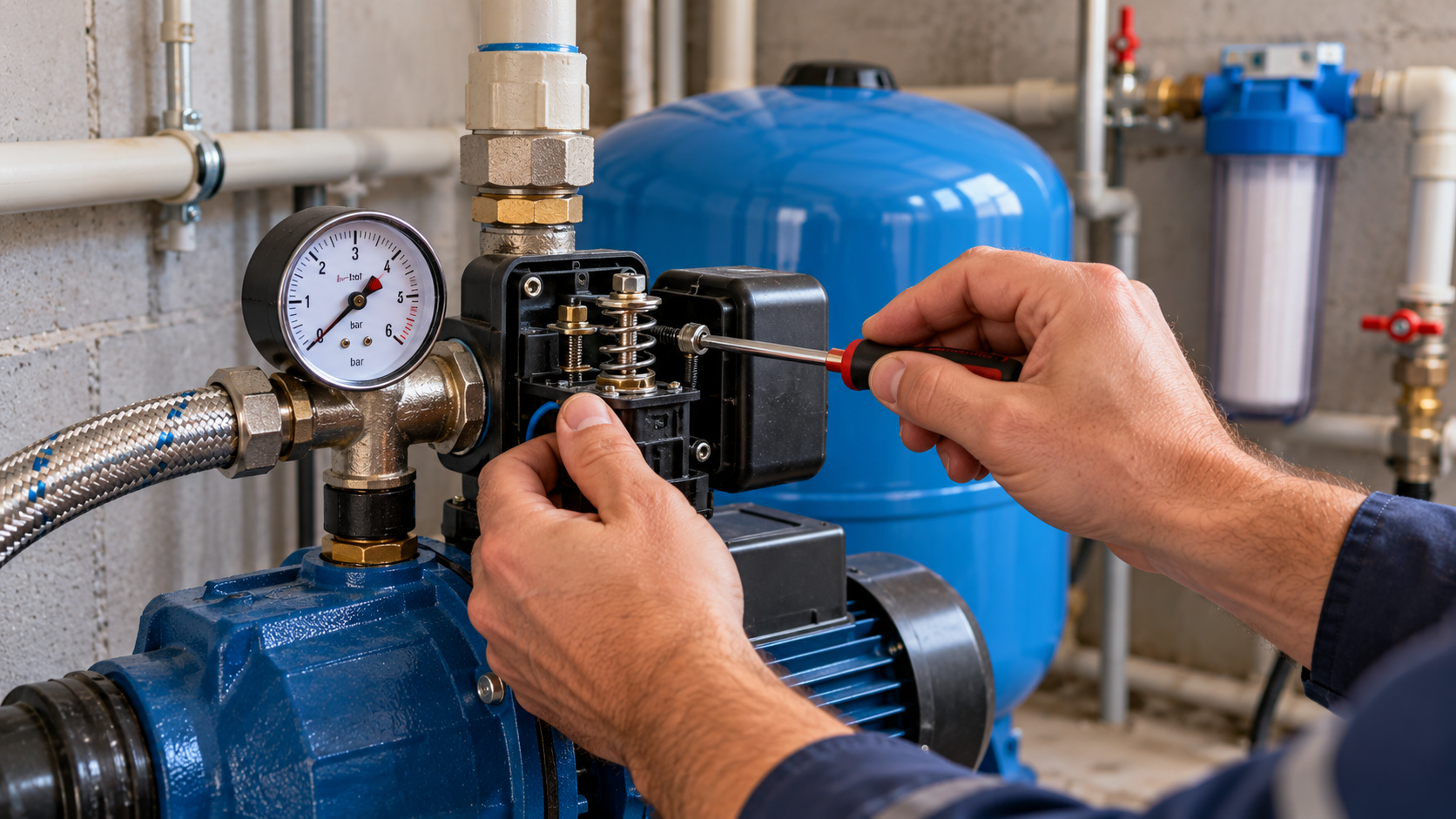

Усі зміни виконують лише за відключеного електроживлення. Після кожного невеликого повороту перевіряють фактичні показники за манометром.
Налаштування реле тиску води – покрокове регулювання
Якщо вас цікавить, як налаштувати реле тиску води, почніть із вимірювання поточних параметрів. Запишіть значення ввімкнення та вимкнення насоса.

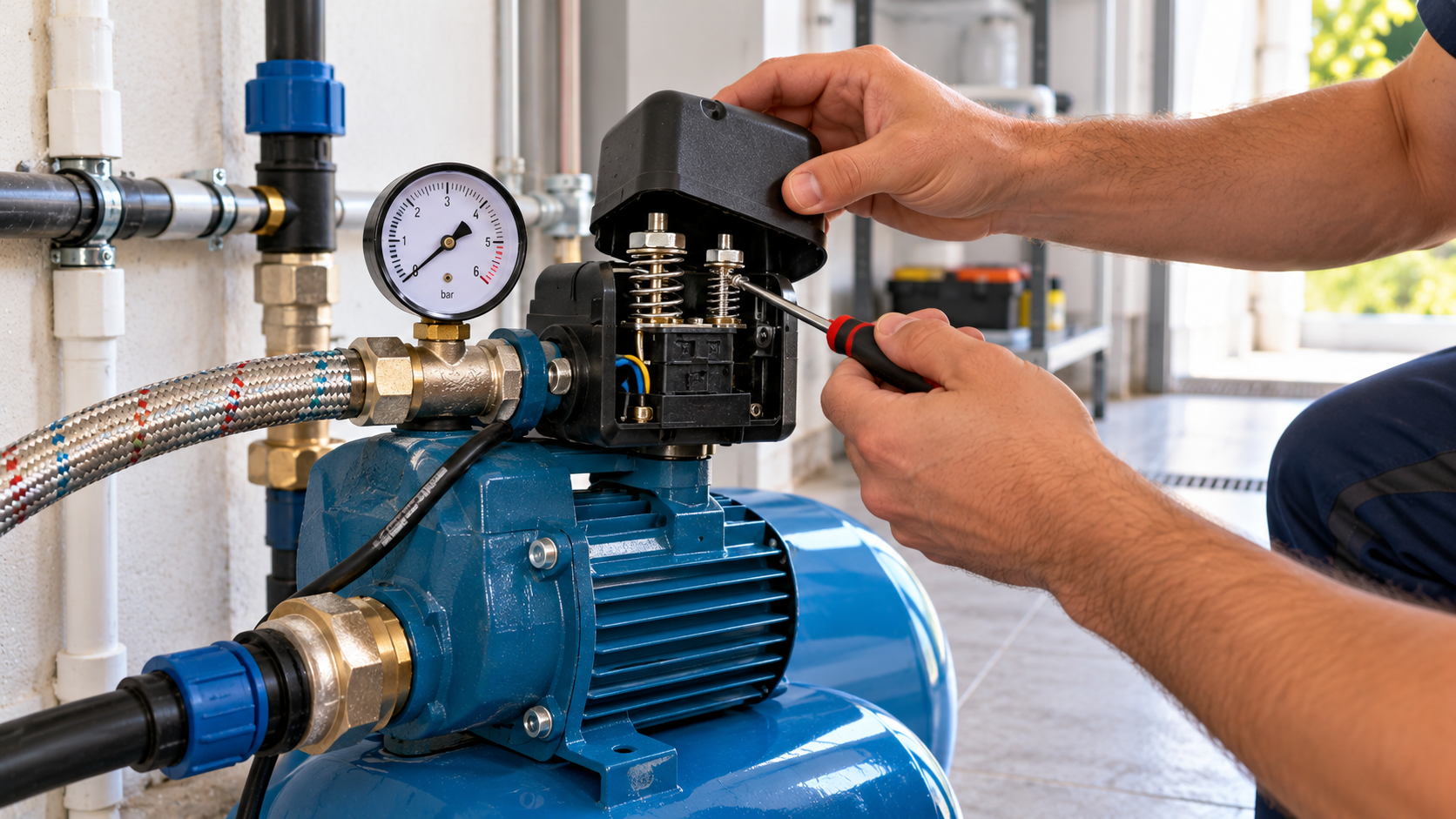

Потім відключіть живлення та зніміть кришку реле згідно з інструкцією. Знайдіть регулювальні елементи, позначені виробником.

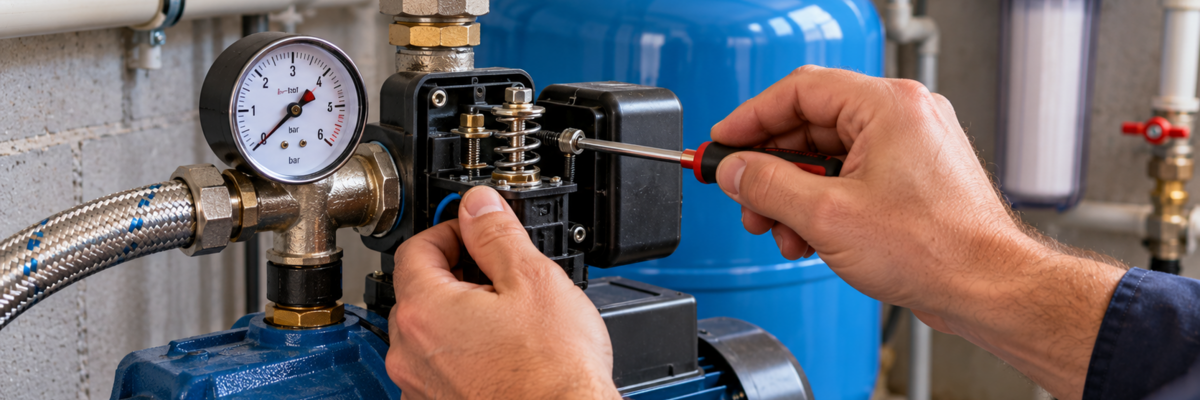

Змініть положення відповідної гайки невеликим поворотом. Не намагайтеся одразу отримати необхідний тиск кількома обертами.
Встановіть кришку, відновіть живлення та перевірте повний цикл роботи. Для цього відкрийте кран і дочекайтеся запуску насоса.
Після закриття крана проконтролюйте тиск вимкнення. За потреби повторіть процедуру, дотримуючись електробезпеки.
Регулювання тиску насосної станції – які значення вибрати
Робочий тиск залежить від поверховості будівлі та вимог сантехнічного обладнання. Для одноповерхового будинку часто достатньо порівняно невеликих значень.
У двоповерхових будівлях необхідно враховувати додаткову висоту підйому води. Також важливі втрати тиску у трубах та фільтрах.
Регулювання насосної станції повинно враховувати характеристики гідроакумулятора. Занадто вузький діапазон призводить до частих запусків насоса.
Надмірно широкий діапазон може створювати помітні коливання напору. Крім того, насос повинен досягати верхнього порога без перевантаження.
Оптимальні значення вибирають за технічною документацією та умовами конкретного водопостачання.
Регулювання автоматики насосної станції – поширені помилки
Одна з поширених проблем – спроба збільшити тиск понад можливості насоса. У результаті обладнання довго працює без вимкнення.
Інша помилка пов'язана з неправильним тиском повітря у гідроакумуляторі. Через це насос може запускатися занадто часто.
Налаштування автоматики насосної станції також потребує справних електричних контактів. Підгорілі контакти здатні спричиняти нестабільну роботу.
Не можна регулювати механічне реле під напругою. Відкриті струмопровідні елементи створюють небезпеку ураження електричним струмом.
Якщо налаштування не допомагають, перевірте герметичність системи та стан зворотного клапана. Причина несправності не завжди знаходиться у реле.
Реле тиску насосної станції – коли потрібна заміна
Іноді регулювання реле насосної станції не усуває проблему. Наприклад, контакти можуть залипати або не спрацьовувати за потрібного тиску.
Причиною також буває забруднення каналу подачі води до мембрани. Через відкладення автоматика неправильно реагує на зміну тиску.
Перед покупкою нового пристрою перевірте допустимий діапазон регулювання. Важливі також електричне навантаження, різьбове з'єднання та ступінь захисту корпусу.
Реле для насосної станції повинно відповідати характеристикам підключеного обладнання. Не кожен пристрій підходить для прямого керування потужним електродвигуном.
За пошкодження електричних елементів заміну краще довірити кваліфікованому спеціалісту.
Налаштування реле тиску – як забезпечити стабільну роботу станції
Правильне налаштування реле тиску води для насоса починається з перевірки всієї системи. Важливо враховувати тиск повітря, стан гідроакумулятора та можливості обладнання. Після регулювання необхідно перевірити кілька циклів увімкнення та вимкнення.
В ABV Хімія можна підібрати будівельну хімію та супутні матеріали для ремонтних робіт. Під час вибору обладнання звертайте увагу на надійність, характеристики та умови експлуатації. Для приватних покупців і будівельних організацій важливі доступні ціни, зручна оплата та доставка по Україні.
FAQ про регулювання реле тиску насосної станції
Як відрегулювати тиск у насосній станції?
Спочатку перевірте тиск повітря у гідроакумуляторі та поточні показники манометра. Потім налаштуйте пороги спрацьовування реле згідно з інструкцією виробника.
Який тиск увімкнення та вимкнення встановити?
У побутових системах зустрічаються налаштування 1,5 та 3 бари відповідно. Однак відповідні значення залежать від характеристик насоса, бака та водопроводу.
Чому насосна станція часто вмикається?
Причиною може бути недостатній тиск повітря або пошкодження мембрани гідроакумулятора. Також необхідно перевірити протікання, зворотний клапан та налаштування автоматики.
Чи можна самостійно налаштувати реле тиску води?
Механічне регулювання можна виконати самостійно за наявності необхідних навичок. Однак перед відкриттям корпусу обов'язково відключають живлення, а електричні несправності усуває спеціаліст.
Чому насос не вимикається після регулювання реле?
Можливо, встановлений тиск вимкнення перевищує можливості насоса. Також причиною бувають витоки, несправний манометр або пошкодження самого реле.
